올바른 고온 케이블 선택은 전기 시스템의 안전과 서비스 수명을 직접적으로 결정합니다. 150°C를 초과하는 환경의 경우 표준 PVC 절연 케이블은 급속히 성능이 저하되어 몇 주 내에 절연 실패로 이어집니다. Jiangsu Silver & Tin Thread 고온 전선 및 케이블 유한 회사는 다음과 같은 케이블을 제조합니다. -60°C ~ 1200°C의 온도 등급 , 가전제품부터 항공우주 애플리케이션까지 전체 스펙트럼을 포괄합니다.
온도 등급과 절연재
절연재는 케이블의 온도 저항을 결정하는 주요 요소입니다. 다음은 일반적인 고온 단열재와 그 성능 특성을 비교한 것입니다.
| 단열재 | 온도 범위 | 주요 애플리케이션 | 유연성 |
|---|---|---|---|

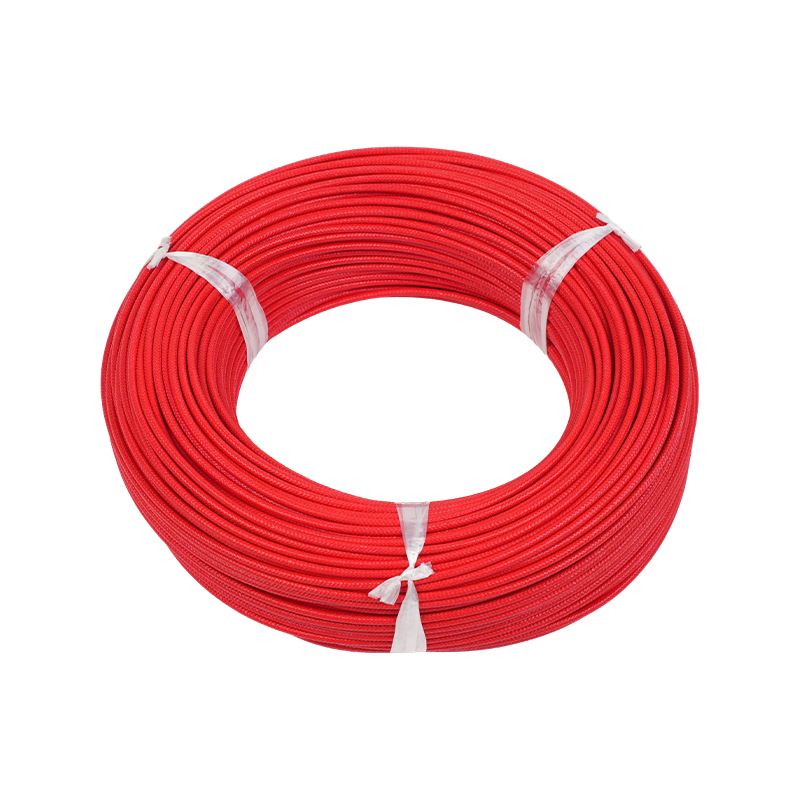

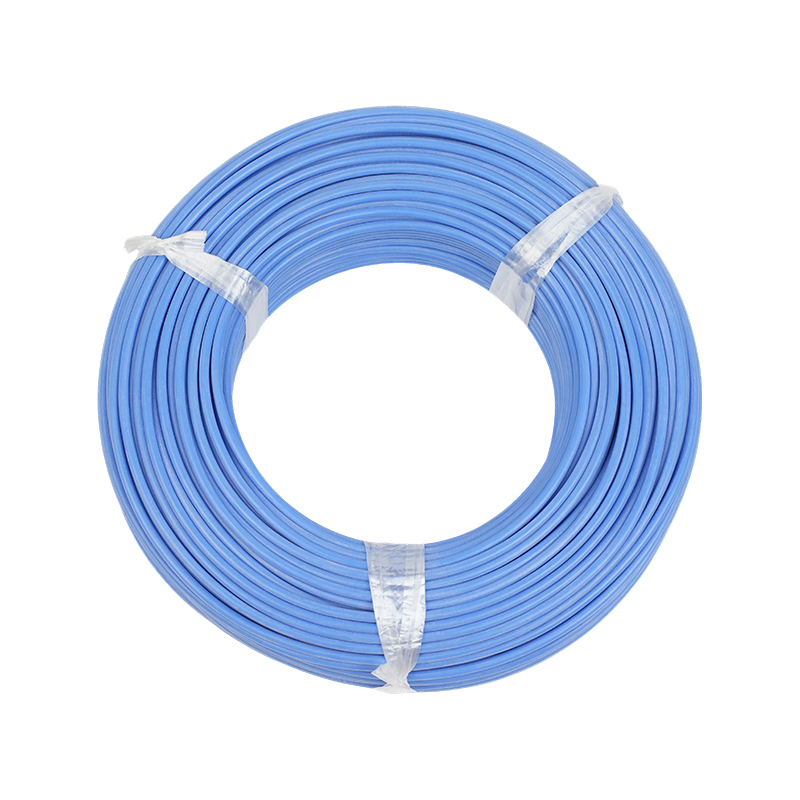

| 실리콘고무 | -60°C ~ 180°C | 산업용 난방, 자동차 | 우수 |

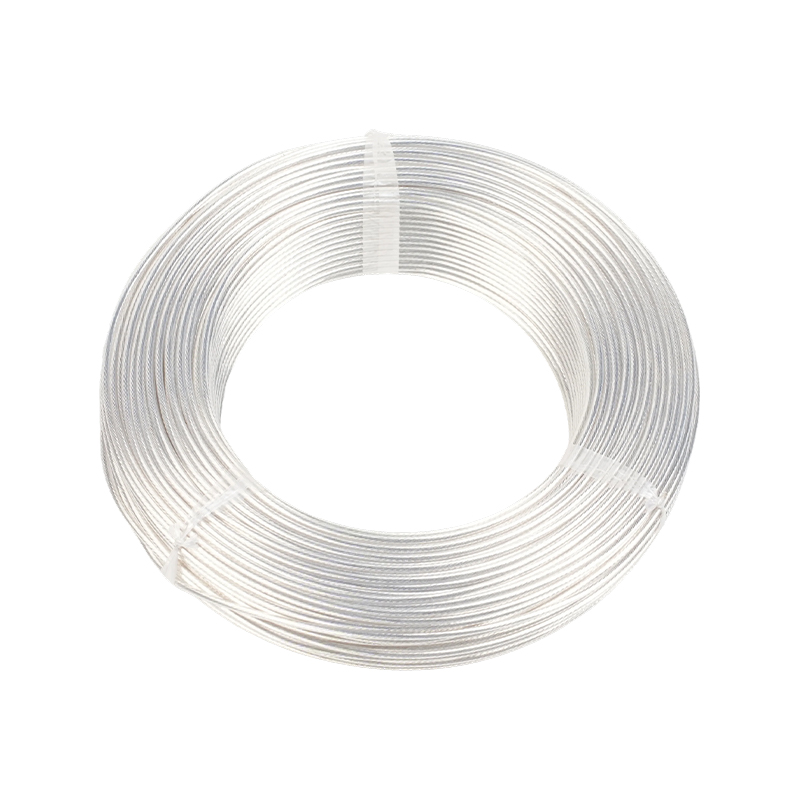

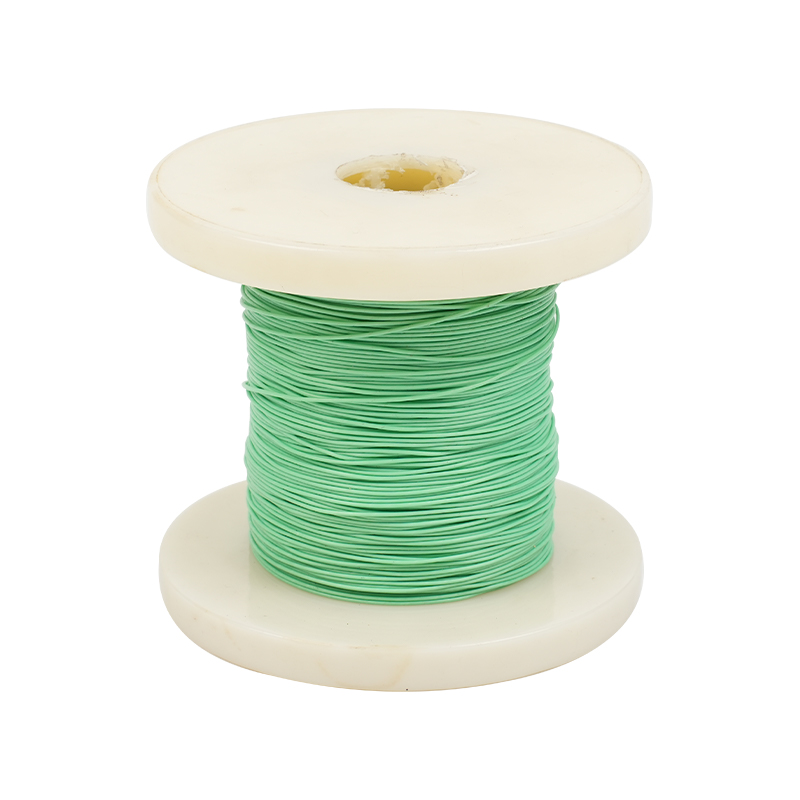

| PTFE(테프론) | -200°C ~ 260°C | 화학 처리, 항공우주 | 좋음 |

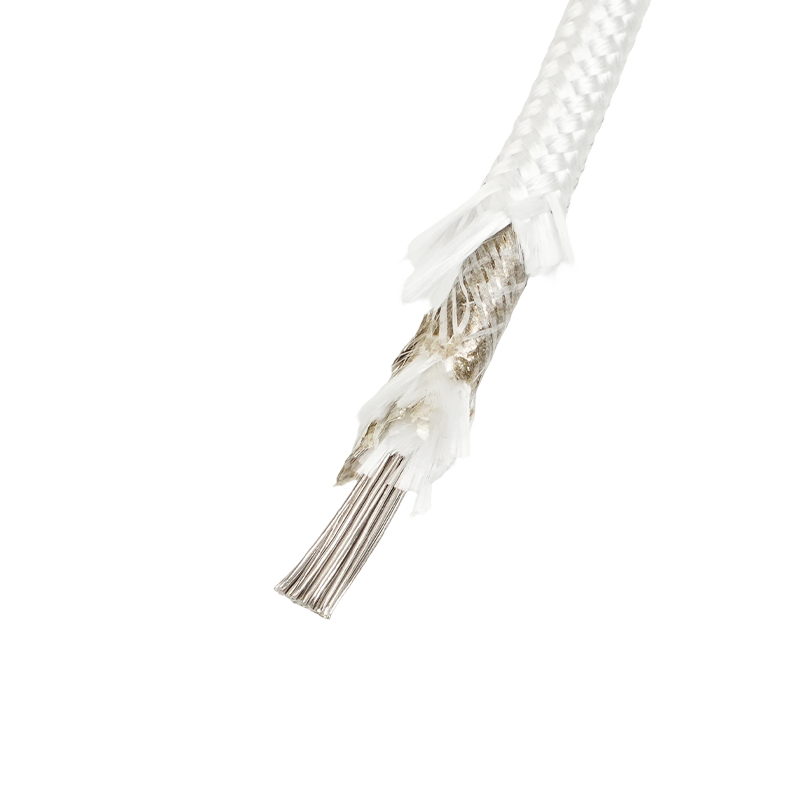

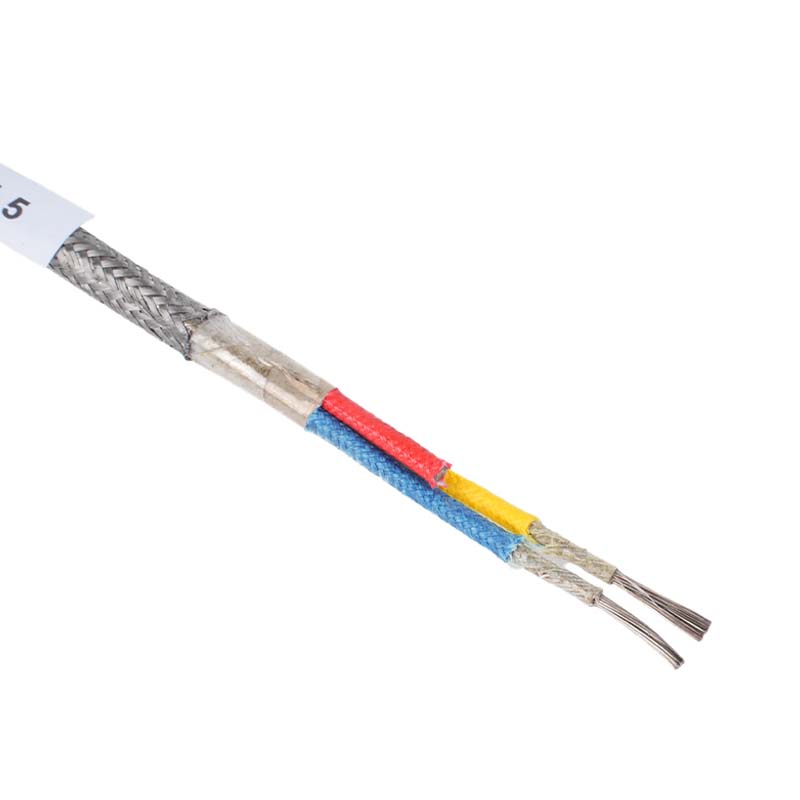

| 운모 테이프 유리 섬유 | 최대 1000°C | 야금, 원자력 | 보통 |
| 세라믹 섬유 | 최대 1200°C | 극열로 | 낮음 |

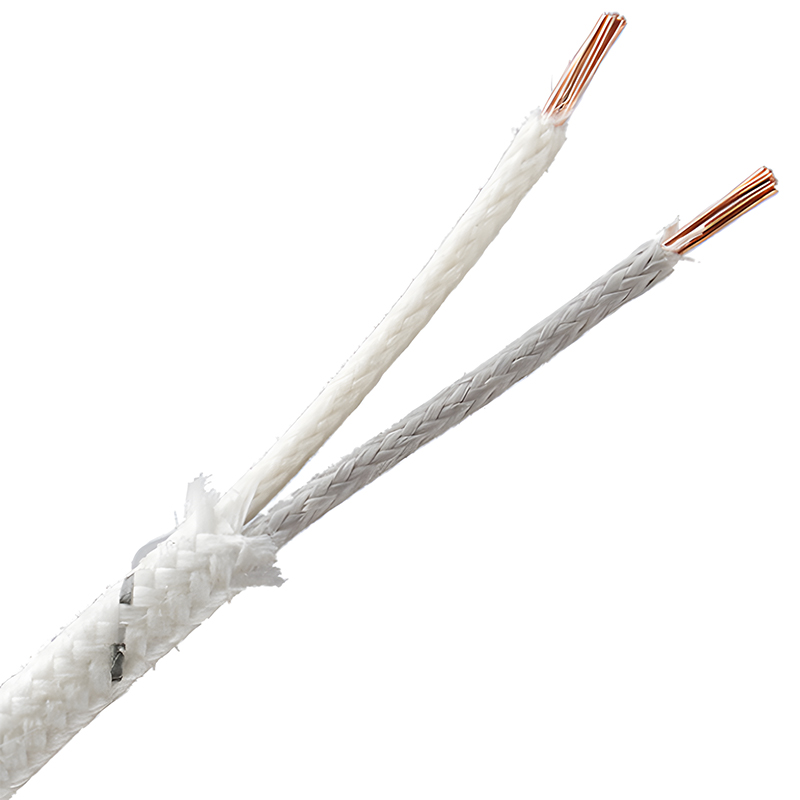

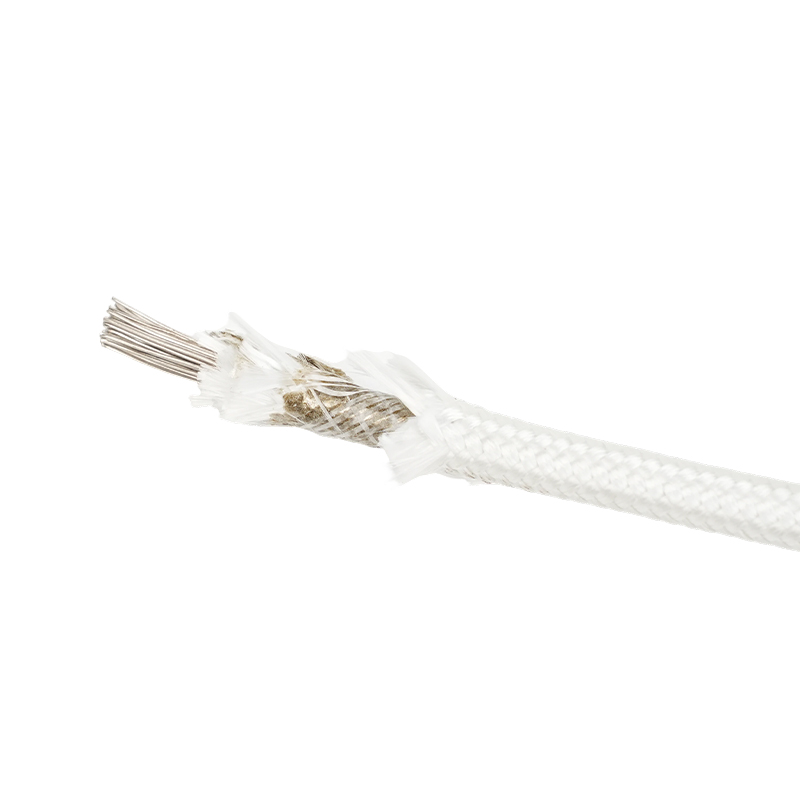

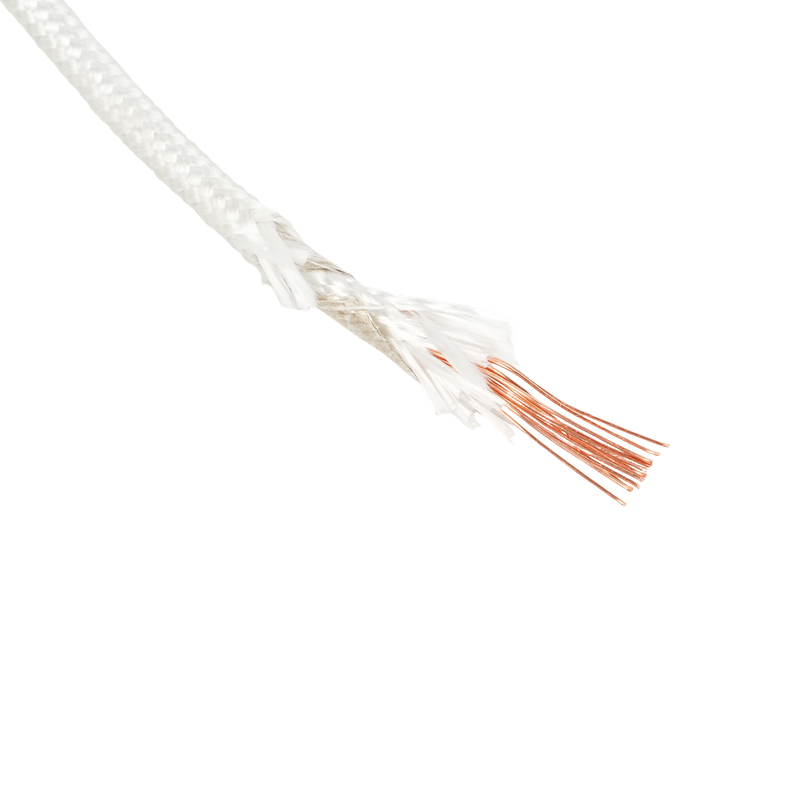

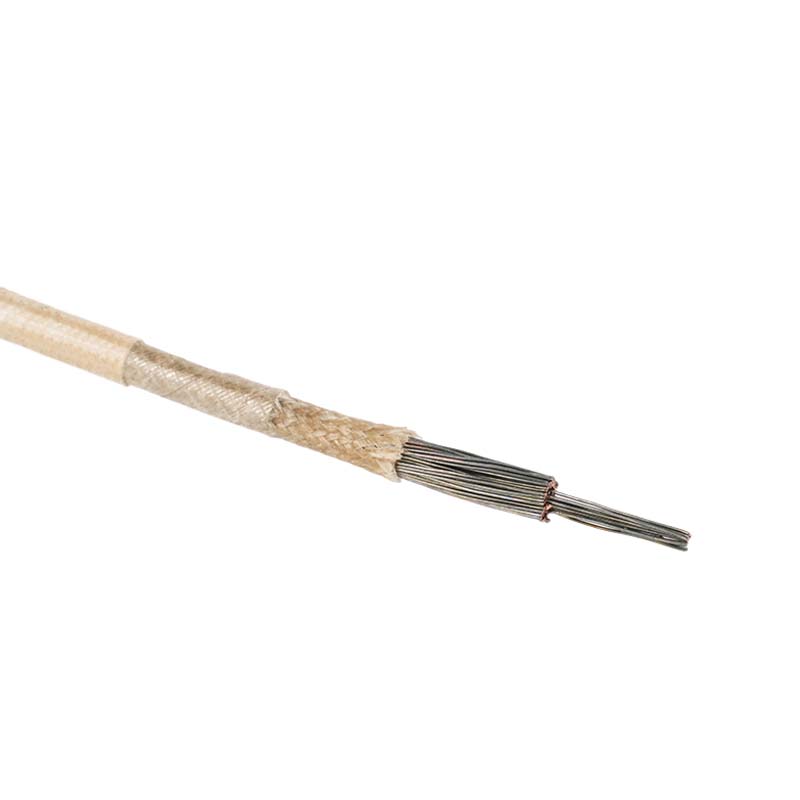

온도가 도달하는 야금 및 화학 산업 분야의 응용 분야 800°C ~ 1000°C , 고온 바니시가 함침된 유리 섬유 편조 케이블은 전기적 무결성을 유지하면서 외부 마모 및 부식에 대해 필요한 기계적 보호 기능을 제공합니다.
산업용 유연한 케이블 성능 표준

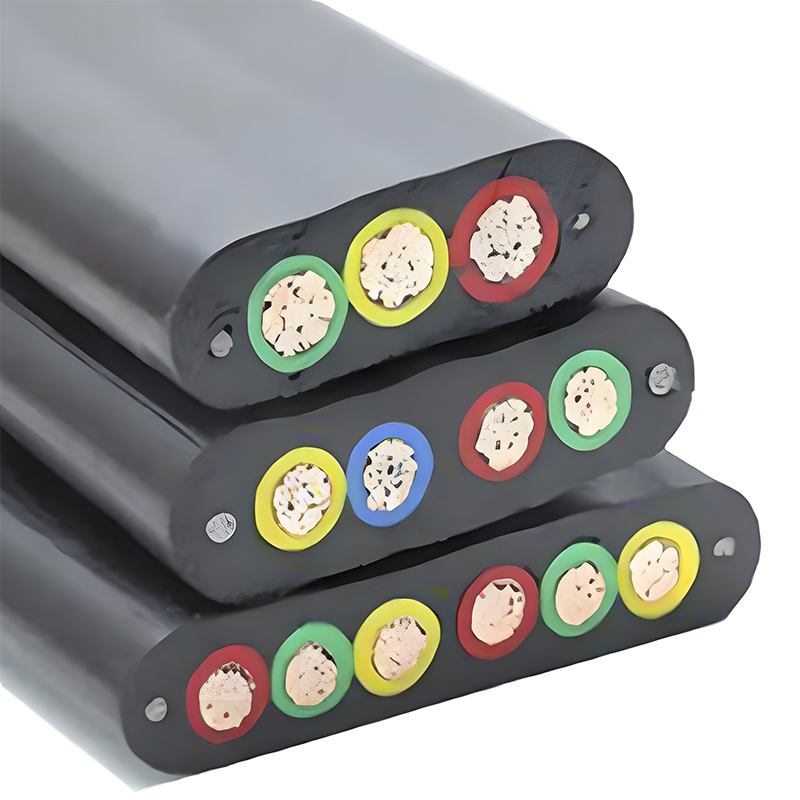

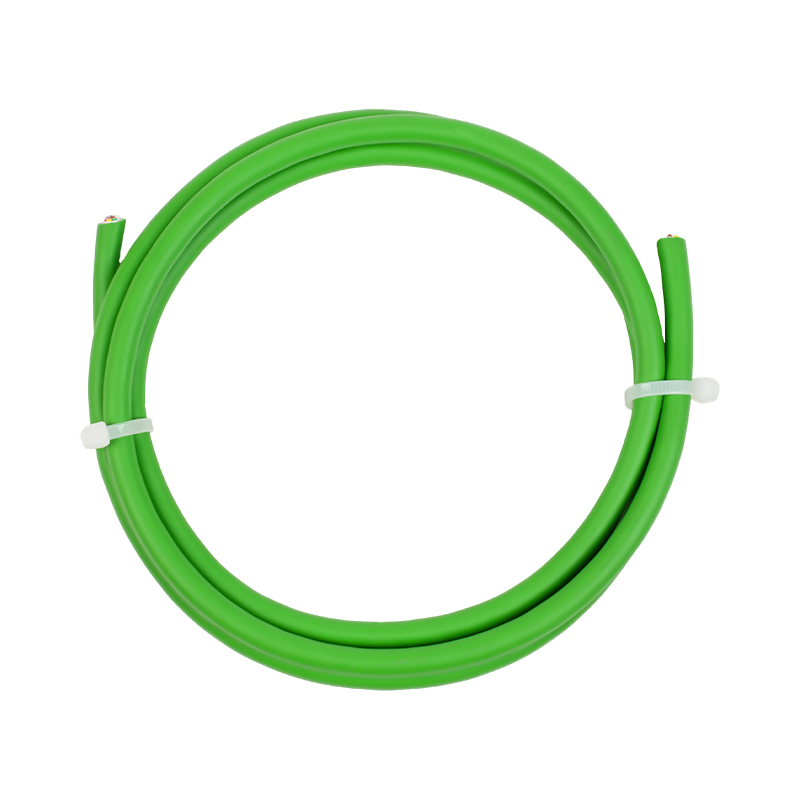

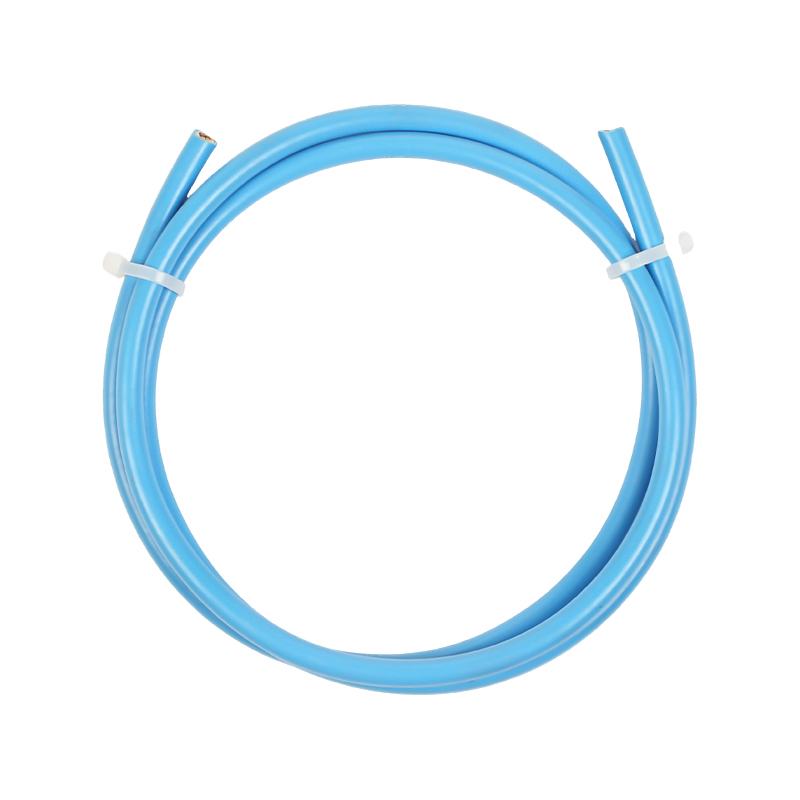

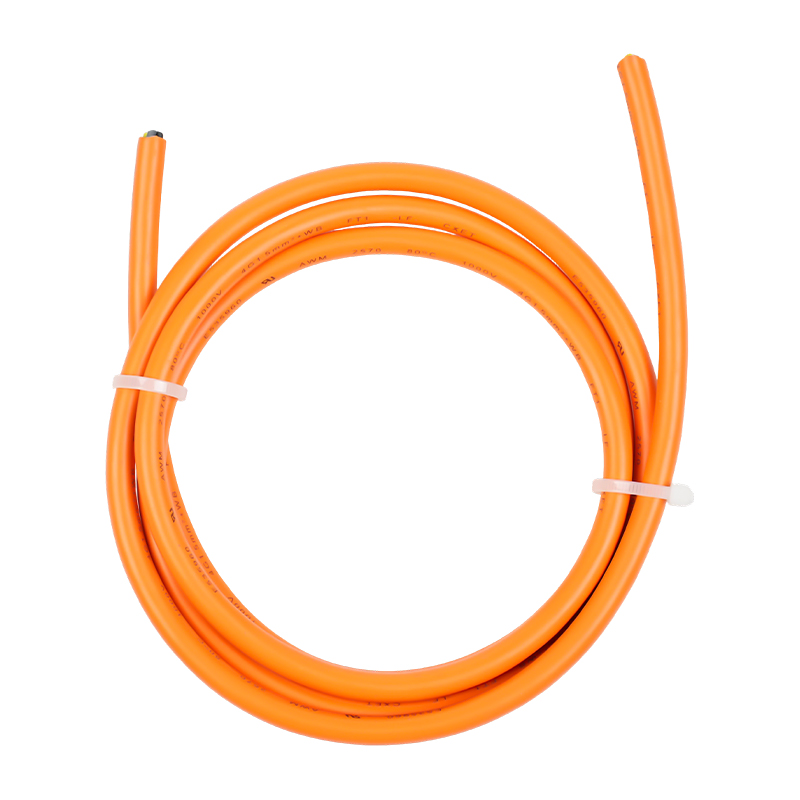

산업용 유연한 케이블은 1,000,000회 이상의 왕복 굽힘 주기를 고장 없이 견뎌야 합니다. 이는 표준 구조와 안정적인 산업용 케이블을 구분하는 벤치마크입니다. 자동화된 생산 환경에서 드래그 체인 시스템의 케이블과 로봇 팔은 기존 설계를 빠르게 저하시키는 지속적인 굴곡, 비틀림 및 진동을 경험합니다.
중요한 성능 지표
공작 기계, 물류 장비 또는 로봇 시스템용 산업용 유연 케이블을 평가할 때 다음 사양을 확인하십시오.
굽힘 주기 등급: 최소 1,000,000주기 지정된 굽힘 반경에서

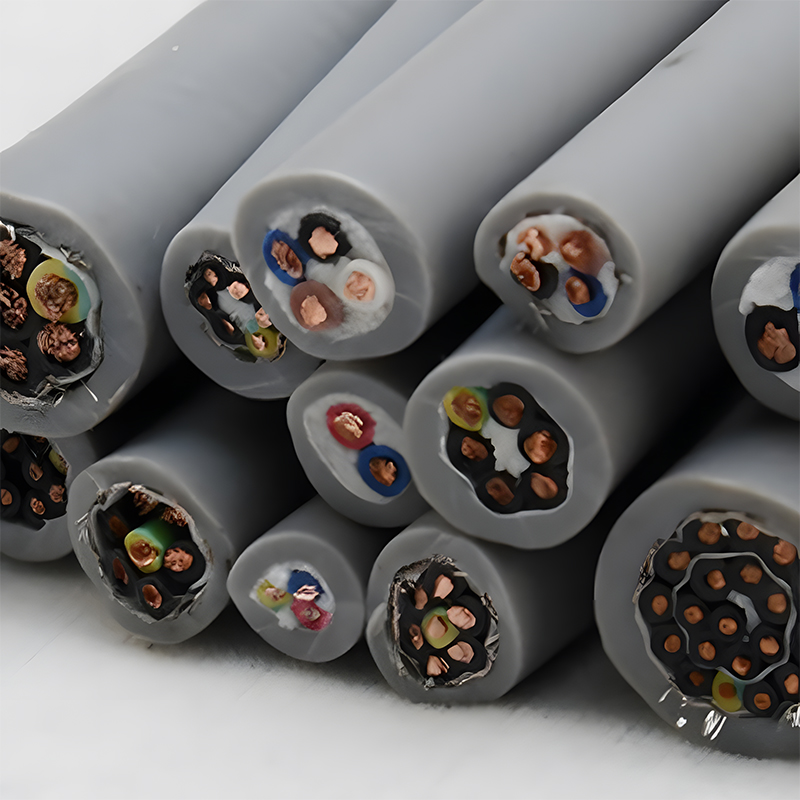

비틀림 저항: 미터당 ±270° 로봇 애플리케이션용
내마모성: 외피 재료는 Taber 마모 테스트를 통과해야 합니다.
내유성 및 내화학성: 공작 기계 환경에 매우 중요
온도 범위: -40°C ~ 105°C 표준 산업 환경용

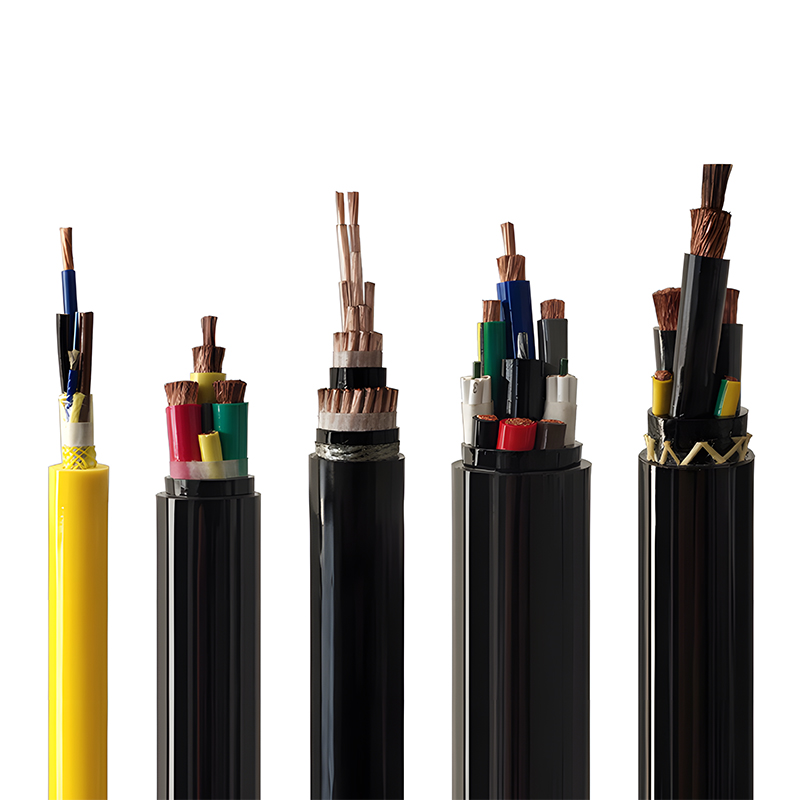

대형 건설 기계에 사용되는 윈치 케이블에는 추가적인 인장 강도 고려 사항이 필요합니다. 도체 연선 및 외장 컴파운드는 기계적 응력이 굽힘 지점에 집중되는 부하 시 빈번한 움직임에 맞게 최적화되어야 합니다.
재생 에너지 케이블 요구 사항
재생 에너지 케이블은 실외 환경에서 최소 25년의 사용 수명을 요구합니다. 풍력, 태양광 발전, 배터리 에너지 저장 시스템은 UV 노출, 오존 분해, 극한 온도, 염수 분무 부식 등 혹독한 조건에서 작동합니다. 이러한 응용 분야에서는 표준 케이블이 조기에 실패하여 비용이 많이 드는 가동 중지 시간과 안전 위험을 초래합니다.
애플리케이션별 요구 사항
| 신청 | 주요 과제 | 필수 기능 |
|---|---|---|

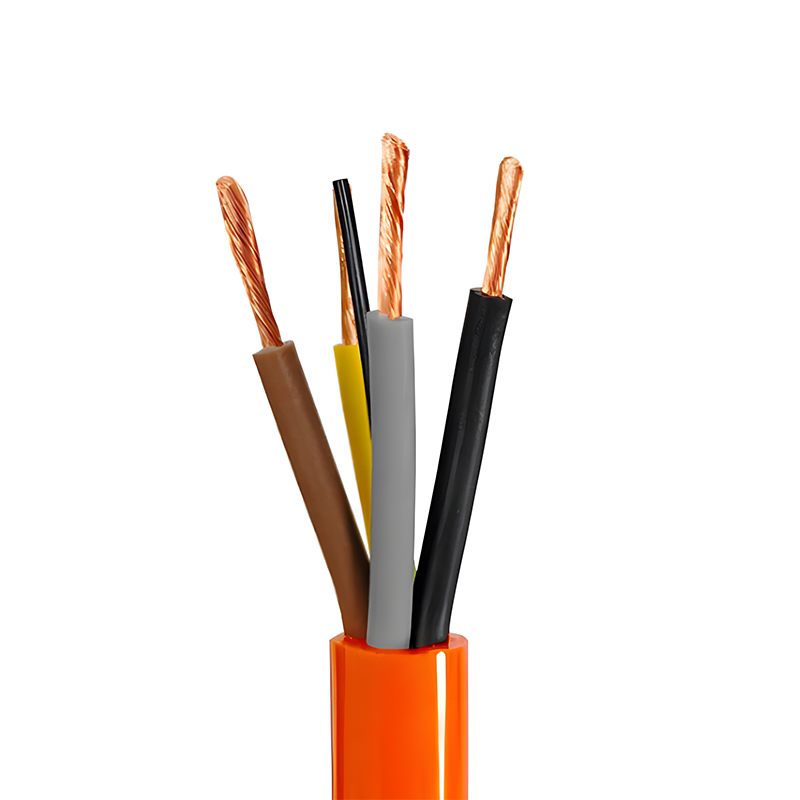

| 풍력 | 지속적인 비틀림과 진동 | 비틀림 방지 설계, ±180°/m |

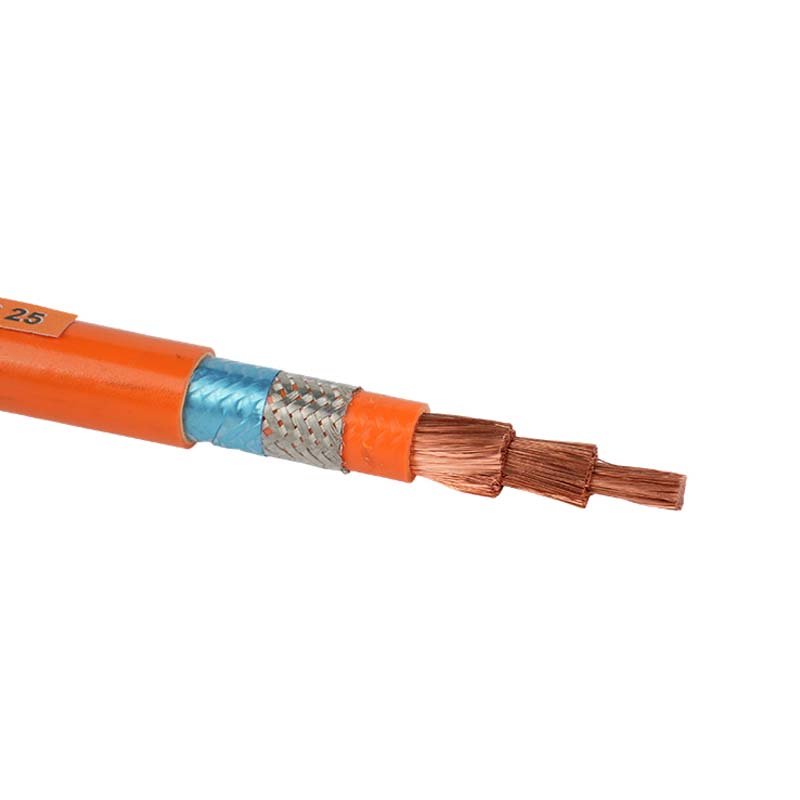

| 태양광발전 | UV 노출, 일일 열 순환 | UV 저항성 XLPE 외장 |

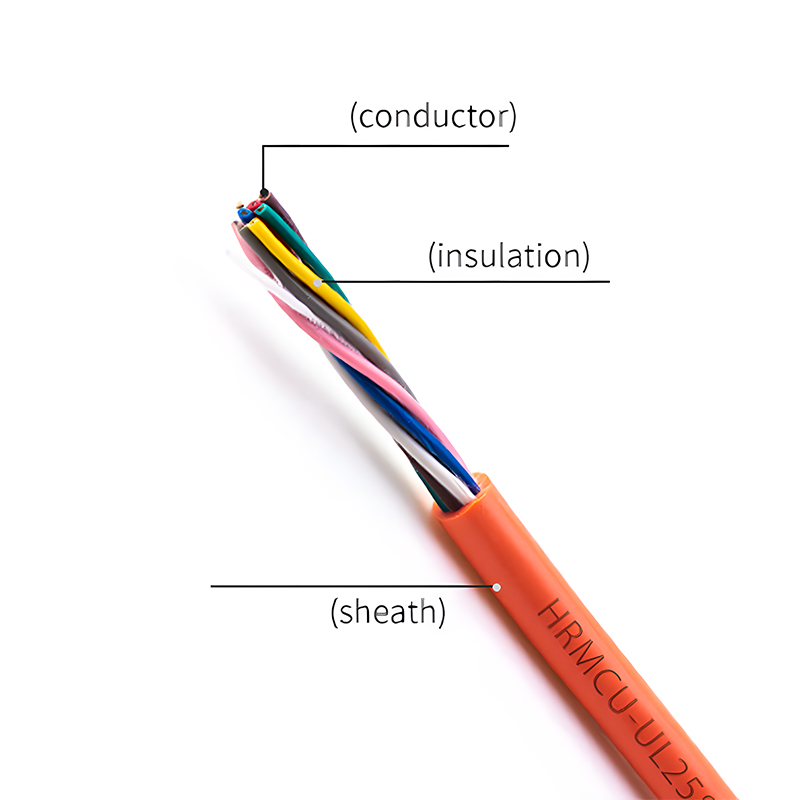

| 에너지 저장 | 고속 충전/방전 주기 | 낮음 resistance, 높은 전류 안정성 |
광전지 시스템의 경우 케이블은 다음을 준수해야 합니다. TÜV 2 PfG 1169/08.2007 15,000시간의 UV 노출 테스트에 대한 내성이 요구되는 표준입니다. 단열재 및 외피 재료는 시스템의 25년 설계 수명 동안 성능 저하를 방지하기 위해 실외 산, 알칼리 및 염수 분무 환경에 대한 내화학성을 입증해야 합니다.

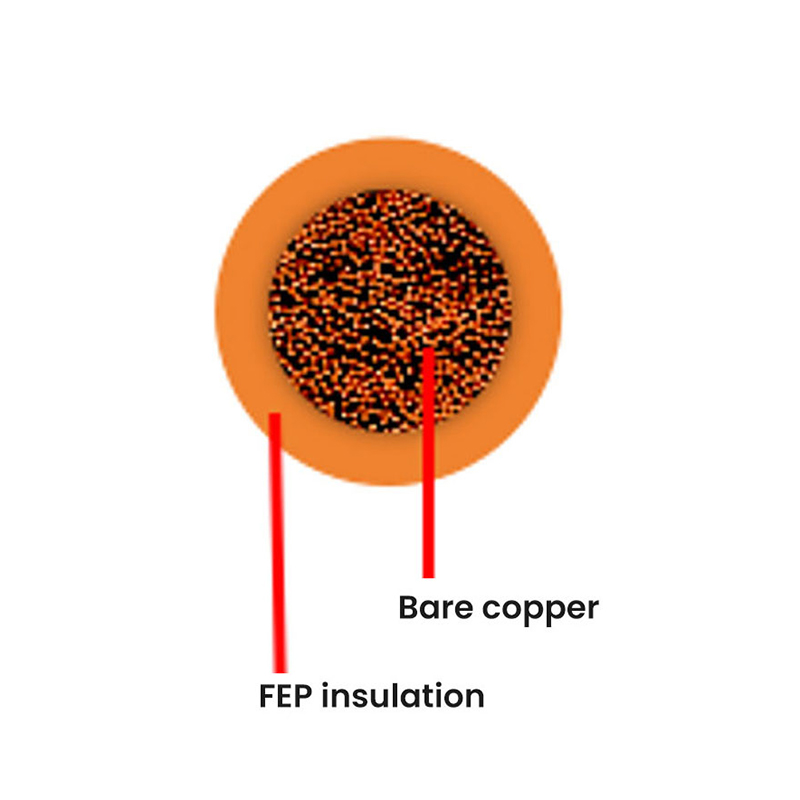

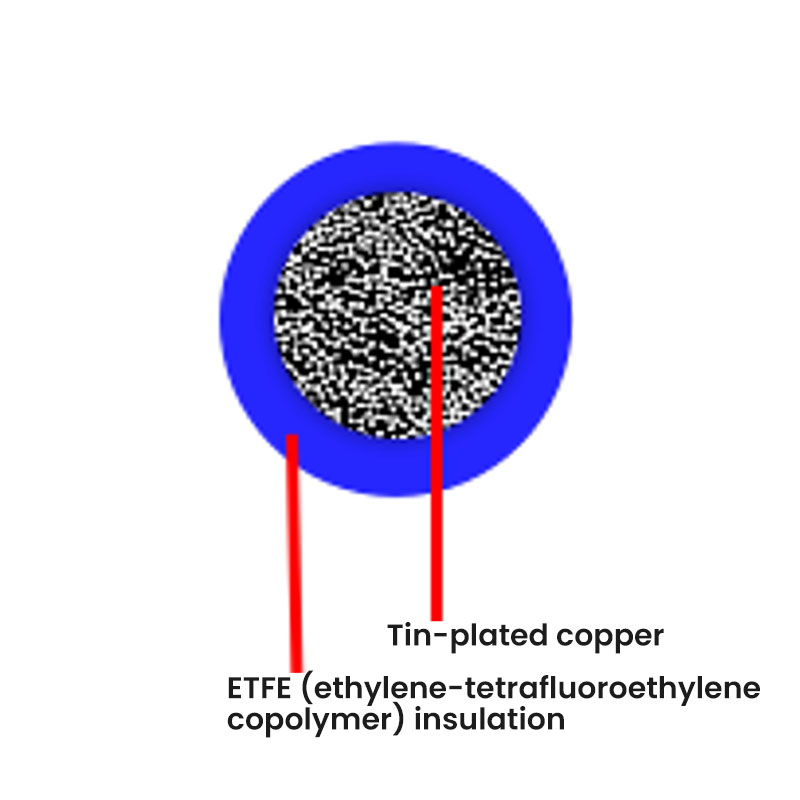

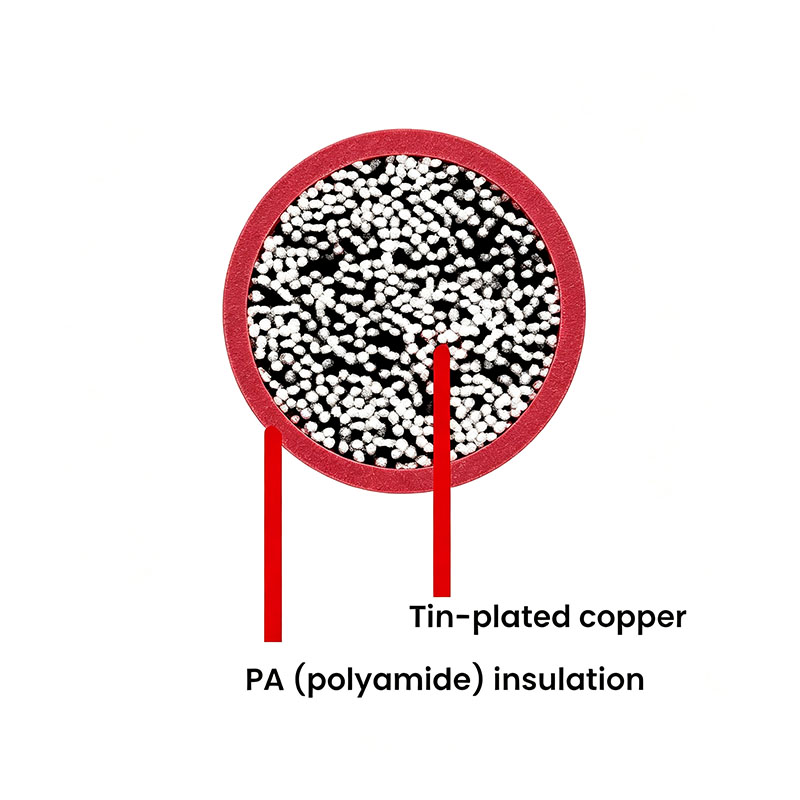

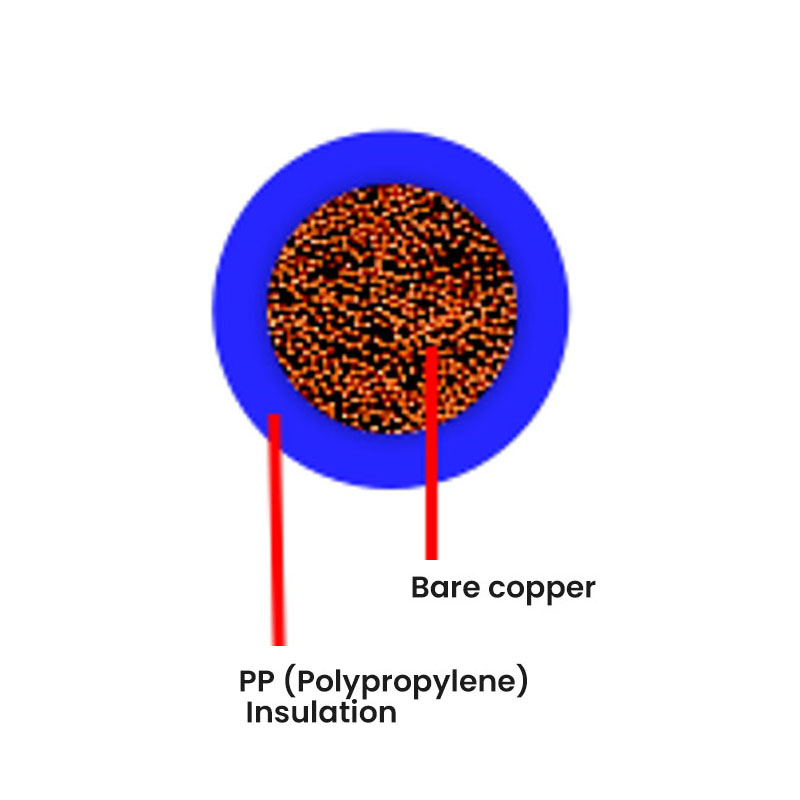

신에너지 자동차용 자동차 와이어 사양
신에너지 차량 케이블은 오류 허용 범위 없이 300V~1000V 범위의 전압을 처리해야 합니다. 내연기관에서 전기 파워트레인으로의 전환은 자동차 배선 요구사항을 근본적으로 변화시켰습니다. 배터리 팩, 모터 및 충전 시스템 간의 고전압 전력 전송에는 탁월한 절연 강도와 열 관리 기능을 갖춘 절연 시스템이 필요합니다.

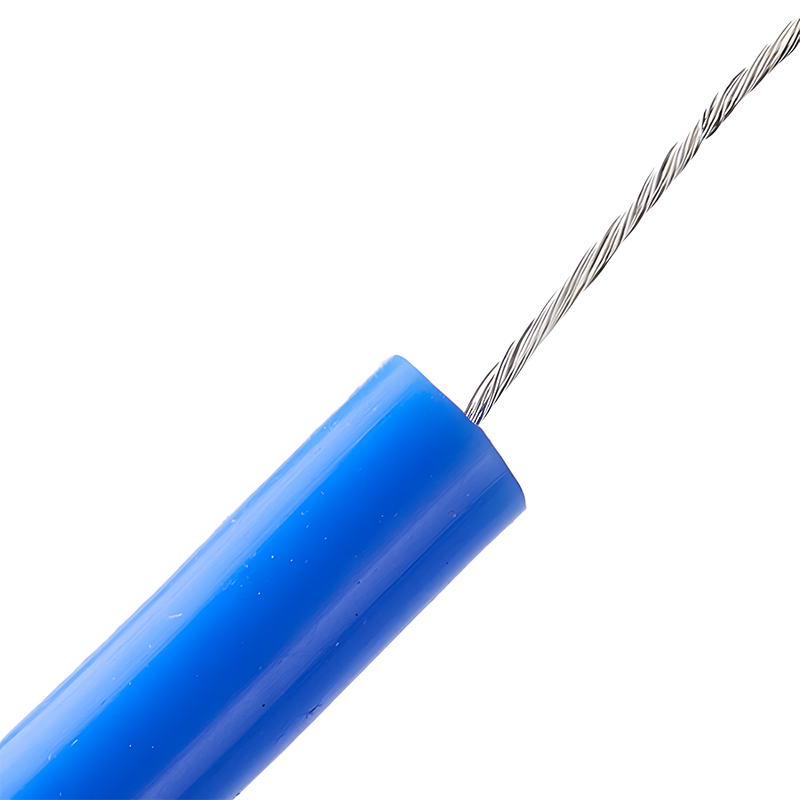

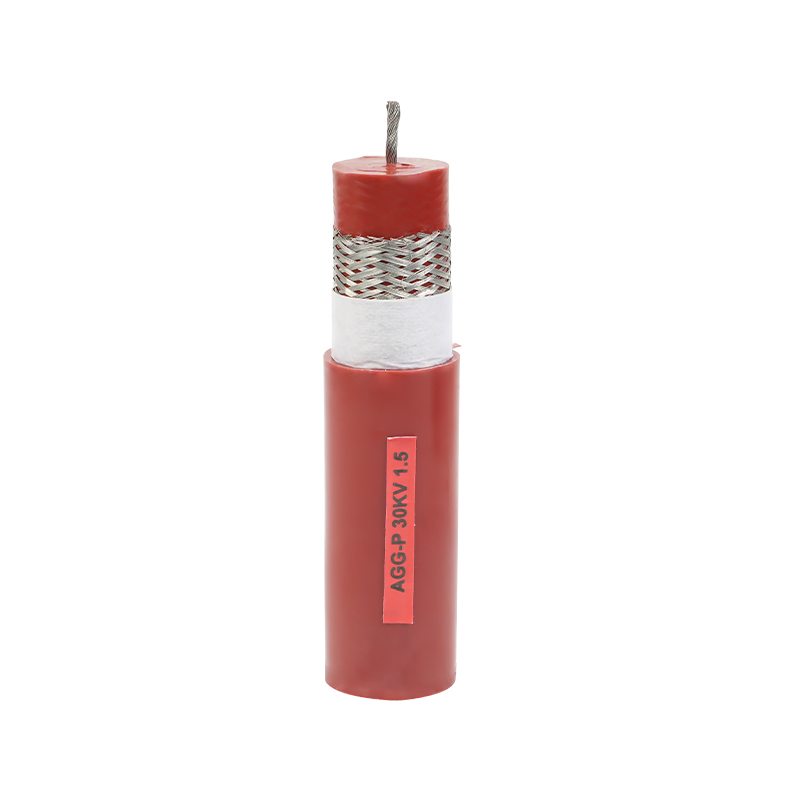

고전압 케이블 설계 고려 사항
자동차 고전압 케이블에는 특정 엔지니어링 솔루션이 필요합니다.
단열재 벽 두께: 일반적으로 전압 등급에 따라 1.0mm ~ 2.5mm
부분 방전 저항: 3kV AC 부분방전 테스트를 통과해야 함
난연성: 승객 안전을 위해 필요한 UL94 V-0 등급
무게 감소: 알루미늄 도체는 다음과 같이 무게를 줄일 수 있습니다. 40% 대 구리
내화학성: 배터리 전해액, 냉각수 및 도로 염분 노출을 견뎌야 합니다.
제어 명령 및 상태 모니터링을 위한 차량 내 신호 케이블은 고전압 전력선의 전자기 간섭(EMI)에 대한 차폐가 필요합니다. 알루미늄 호일 또는 구리 편조 차폐를 사용한 연선 구조는 전기 자동차의 잡음이 많은 전자기 환경에서 신호 무결성을 보장합니다.

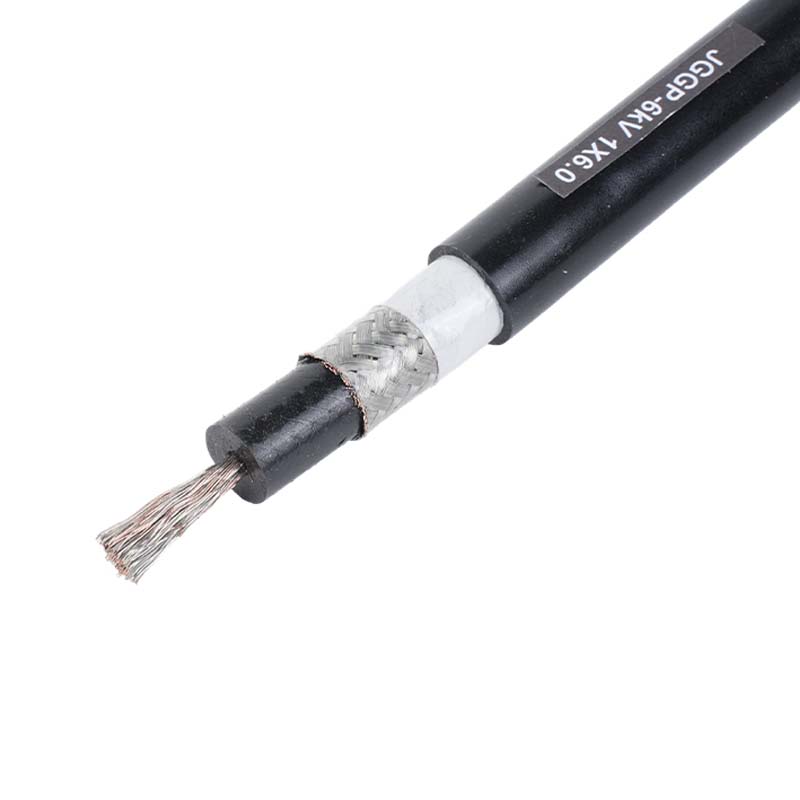

모터 리드 와이어 기술 필수 사항
모터 리드 와이어에는 표준 연결 와이어가 제공할 수 없는 특수 바니시 저항성과 오일 호환성이 필요합니다. 전기 모터는 열, 진동을 발생시키고 기존 와이어 절연 성능을 급속히 저하시키는 절연 바니시 및 윤활유에 노출됩니다. 모터 리드 와이어는 클래스 F(155°C) 또는 클래스 H(180°C) 바니시에 장기간 담근 후에도 절연 내력을 유지해야 합니다.
바니시 저항 테스트
모터 리드선 인증에는 표준화된 바니시 호환성 테스트가 포함됩니다.
- 표준 모터 광택제에 와이어 샘플을 담그십시오. 72시간 동안 150°C
- 다음에서 절연 내력 테스트를 수행하십시오. 1분 동안 3kV AC
- 침지 전후의 절연저항 측정
- 신율 및 인장 강도 유지를 포함한 기계적 특성을 평가합니다.
실리콘 고무 및 가교 폴리올레핀 단열재는 일반적으로 PVC 또는 표준 폴리에틸렌에 비해 바니시 저항성이 우수하므로 요구 사항이 있는 모터 제조업체가 선호하는 선택입니다. 클래스 F(155°C) 또는 클래스 H(180°C) 열 등급.
Jiangsu Silver & Tin Thread 고온 전선 및 케이블 유한 회사 소개
30년 이상의 제조 경험을 보유한 Jiangsu Silver & Tin Thread Hi-thermo Wire and Cables Co., Ltd.는 중국에서 고성능 특수 케이블의 선도적인 제조업체로 자리매김했습니다. "Yuanzhi"라는 브랜드 이름으로 운영되는 이 회사는 항공우주, 국방, 원자력, 석유화학, 스마트 제조, 재생 에너지, 운송, 전력 통신 등의 핵심 산업에 서비스를 제공하고 있습니다.
회사 인증 및 품질 시스템
회사는 포괄적인 품질 관리 시스템과 국제 인증을 유지하고 있습니다.
| 인증 | 범위 | 의의 |
|---|---|---|
| ISO 9001 | 품질경영시스템 | 국제 품질 표준 준수 |
| IATF 16949 | 자동차 품질 관리 | 자동차 산업 공급망 자격 |
| 무기장비 품질관리 | 방위산업 표준 | 최고의 신뢰성 요구 사항 |
| CE / UL / CCC / SGS / RoHS | 제품 안전 및 환경 준수 | 글로벌 시장 진출 및 환경 안전 |
제조 능력
회사는 ERP 통합 관리 시스템을 갖춘 지능형 생산 라인을 운영합니다. 완벽한 실험실 시설과 엄격한 테스트 절차로 제품의 우수성을 보장합니다. 100% 온라인 검사 모든 제품의 전기적, 기계적 특성을 보장합니다. 제조 철학은 "고도, 정교함, 특별함, 전문적" 특성을 중심으로 다양한 산업 분야의 글로벌 최첨단 고객을 지원합니다.
Jiangsu Silver & Tin Thread Hi-temporary Wire and Cables Co., Ltd.는 "품질, 평판 및 개발"이라는 철학을 고수하면서 항공우주, 방위, 원자력, 산업 자동화 분야의 글로벌 파트너에게 검증된 케이블 솔루션을 제공하면서 계속해서 혁신을 주도하고 있습니다.
자주 묻는 질문
1.케이블이 견딜 수 있는 최대 온도는 얼마입니까?
당사의 고온 케이블 제품군은 다음과 같습니다. -60°C ~ 1200°C . 최대 1200°C의 극한 응용 분야에는 세라믹 섬유 단열재를 사용합니다. 180°C~1000°C 사이의 보다 일반적인 산업 응용 분야의 경우 특정 온도 및 기계적 요구 사항에 따라 실리콘 고무, PTFE, 운모 테이프 및 유리 섬유 편조 구조를 사용할 수 있습니다.
2.고온 애플리케이션에 적합한 케이블을 어떻게 선택합니까?
선택하려면 세 가지 주요 입력이 필요합니다. 최대 작동 온도, 주변 환경 조건(화학적 노출, 기계적 스트레스) 및 전압 정격 . 유연성이 요구되는 180°C 미만의 온도에서는 실리콘 고무 절연 케이블이 최적입니다. 화학 물질에 노출되는 180°C ~ 260°C의 경우 PTFE를 권장합니다. 500°C를 초과하는 응용 분야의 경우 운모 또는 세라믹 섬유 시스템이 필요합니다. 맞춤형 추천을 받으려면 특정 응용 분야 매개변수를 당사 엔지니어링 팀에 문의하세요.
3.자동차 케이블에는 어떤 인증이 있습니까?
당사의 자동차 전선 및 케이블 제품은 다음과 같이 제조됩니다. IATF 16949 품질 관리 시스템 및 운반 UL, CE, CCC 및 RoHS 인증. 이 전체 인증 포트폴리오는 북미, 유럽 및 아시아 시장 전반의 자동차 OEM 요구 사항을 준수하도록 보장합니다. 특정 제품은 요청 시 LV 112, ISO 6722 또는 고객별 사양과 같은 추가 표준에 따라 인증될 수 있습니다.
4.특수 애플리케이션을 위한 맞춤형 케이블 솔루션을 제공할 수 있습니까?
예. 와 30년 케이블 전문 제조 경험 그리고 "고도, 정교함, 특별함, 전문적" 솔루션에 초점을 맞춘 제품 철학을 바탕으로 항공우주, 국방, 원자력 및 고급 산업 응용 분야를 위한 맞춤형 구조물을 정기적으로 개발하고 있습니다. 당사의 엔지니어링 팀은 고객과 직접 협력하여 온도, 전압, 내화학성, 기계적 굴곡 수명 및 전자기 호환성 요구 사항에 대한 정확한 사양을 충족하는 케이블을 설계합니다.
5. 어떤 품질 관리 조치가 제품 신뢰성을 보장합니까?
우리는 구현 100% 온라인 검사 모든 생산 라인에 걸쳐 파괴 및 비파괴 테스트를 위한 완벽한 실험실 시설이 지원됩니다. 당사의 ERP 통합 관리 시스템은 원자재 입고부터 최종 검사까지 모든 생산 배치를 추적합니다. 추가 품질 보증에는 도체 저항 테스트, 절연 강도 검증(3kV AC, 1분), 절연 저항 측정, 치수 정확도 점검 및 기계적 특성 검증이 포함됩니다. 국방 및 항공우주 애플리케이션의 경우 추가 추적성 및 문서화 요구 사항이 완벽하게 지원됩니다.
6.표준 제품의 일반적인 배송 리드타임은 얼마나 됩니까?
표준 고온 케이블 및 모터 리드 와이어는 일반적으로 2~4주 주문량 및 현재 생산 일정에 따라 주문 확인부터 산업용 유연한 케이블 및 재생 가능 에너지 케이블에는 다음이 필요할 수 있습니다. 3~6주 더 복잡한 건설 요구 사항으로 인해. 맞춤형 엔지니어링 솔루션에는 엔지니어링 검토가 필요하며 일반적으로 범위는 다음과 같습니다. 6~12주 재료 가용성 및 테스트 요구 사항에 따라 다릅니다. 현재 리드 타임을 확인하려면 영업팀에 문의하는 것이 좋습니다.
