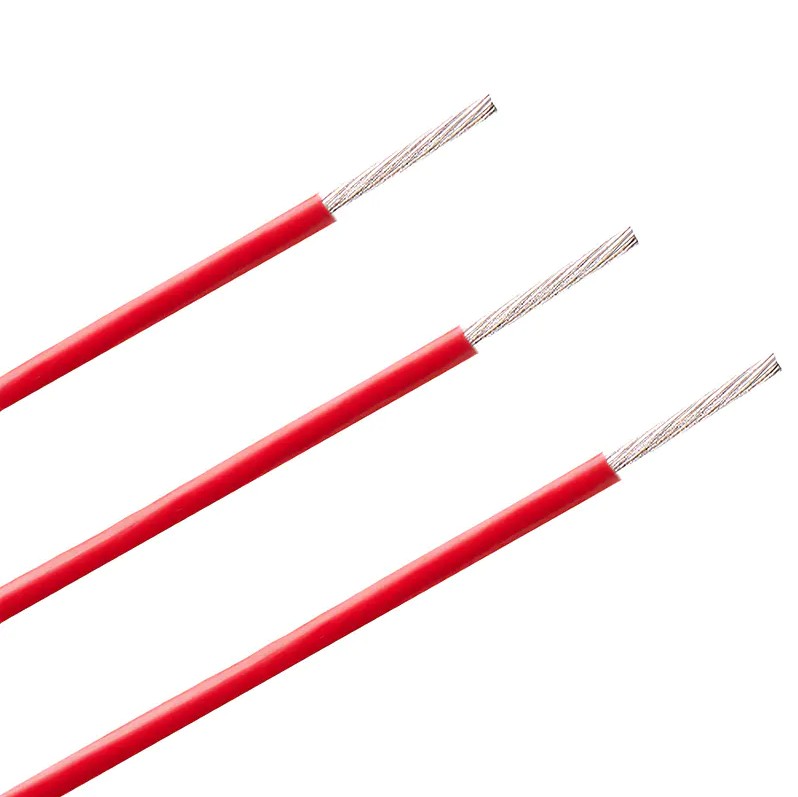

테프론 와이어 란 무엇입니까? 불소수지 케이블 선택 가이드

온도 범위가 다음과 같은 까다로운 환경에서 -65°C~260°C , 테프론 와이어 불소수지 절연전선(불소수지 절연전선)은 뛰어난 화학적 불활성과 유전 성능으로 인해 항공우주, 신에너지 자동차, 의료기기, 반도체 제조 등의 핵심 지지재로 자리잡고 있습니다. PVC 또는 XLPE 절연 전선과 비교하여 테프론 절연은 더 얇은 벽 두께에서 더 높은 정격 전압을 달성하므로 장비가 제한된 공간 내에서 높은 신뢰성과 경량 이점을 모두 얻을 수 있습니다.

테프론 와이어의 세 가지 핵심 재료 시스템

테플론은 단일 소재가 아니라 세 가지 불소수지인 PTFE, FEP, PFA를 포함합니다. 각각은 온도 등급, 처리 방법 및 기계적 특성이 다르며 잘못된 선택은 장비 수명과 안전에 직접적인 영향을 미칩니다.

PTFE(폴리테트라플루오로에틸렌) 와이어

PTFE는 불소수지 중에서 가장 뛰어난 온도 성능을 제공합니다. 260°C . 용융 점도가 매우 높기 때문에 기존의 압출 가공으로는 가공할 수 없으며 대신에 압출 공정을 통해 제조됩니다. 테이프 포장 및 소결 . 이 프로세스는 PTFE 와이어에 매우 낮은 저온 흐름 변형과 거의 0에 가까운 수분 흡수를 제공하므로 장기간 고온 증기 또는 화학 매체에 노출되는 고정 배선 시나리오에 이상적입니다.

FEP(불화 에틸렌 프로필렌) 와이어

FEP는 연속 작동 온도에서 용융 압출을 통해 가공할 수 있습니다. 200°C . PTFE에 필적하는 화학적 안정성을 유지하면서도 높은 절연내력과 더 나은 경제성을 제공하여 센서 케이블, 제어 신호 라인, 장거리 산업용 케이블링에 가장 널리 사용되는 테프론 와이어 유형입니다.

PFA(퍼플루오로알콕시) 와이어

PFA는 다음을 결합합니다. 260°C 온도 저항 FEP의 압출 가공성을 갖춘 PTFE의 우수한 기계적 인성 고온에서 플렉스 수명이 길어집니다. 이러한 특성으로 인해 반도체 제조 장비의 이동 부품 배선에 선호되는 선택입니다.

도체 도금 기술로 고온 신뢰성 결정

테프론 절연 재료는 고온 처리가 필요하며, 이 과정에서 나동 도체는 산화되기 매우 쉬워 전도성이 저하되거나 접촉 불량이 발생할 수도 있습니다. 따라서 도체 도금의 선택은 절연재 종류와 직결되며 테프론 와이어의 장기간 안정적인 작동을 보장하는 중요한 요소입니다.

• 은도금 구리(SPC): 전도성을 대폭 향상시키고 아래의 산화를 효과적으로 방지합니다. 200°C ; 고주파 FEP 케이블의 표준 구성입니다.
• 니켈 도금 구리(NPC): 니켈 층은 견고한 열 장벽을 형성하며 PFA 및 PTFE 와이어 작동에 필요한 선택입니다. 260°C .
• 주석 도금 구리: 아래 연속 작동에서 FEP 와이어를 위한 비용 효율적인 솔루션 150°C .

도체 연선 공정은 ASTM 및 UL 표준을 엄격히 준수하여 최대 유연성을 보장하는 동시에 화학적 매체나 습기가 도체 코어를 따라 침투하는 것을 방지해야 합니다.

4대 핵심 산업에서 테프론 와이어의 적용 가치

테프론 와이어는 범용 케이블이 아닌 극한 상황에 특화된 솔루션입니다. 다음 4개 부문은 이에 대한 의존도가 가장 높으며 가장 엄격한 성능 요구 사항을 부과합니다.

신에너지 차량 및 배터리 시스템

전기차에서는 배터리관리시스템(BMS)과 엔진룸 내부 환경이 초과되는 경우가 많다. 150°C , 오일, 브레이크액, 전해질 등 부식성 매체에 노출되는 동안. 테프론 와이어의 내유성, 연료 저항성 및 넓은 온도 범위로 인해 다음과 같은 차량 설계 수명 요구 사항을 충족할 수 있습니다. 20년 이상 .

의료 및 실험실 장비

테플론 소재는 생체 적합성이 있으며 반복되는 오토클레이브 멸균 주기를 견딜 수 있습니다. 수술 기구, 진단 장비 및 실험실 분석기의 내부 배선에서 테프론 와이어는 여러 번의 멸균 후에도 절연 무결성을 유지하여 절연 실패로 인한 장비 가동 중지 시간이나 안전 위험을 방지합니다.

항공우주 및 고주파 통신

항공우주 장비는 무게에 매우 민감합니다. 테플론의 초고 유전 강도는 절연체 두께를 1/3~1/2 기존 소재에 비해 동등한 전압 정격에서 하니스 무게가 크게 줄어듭니다. 한편 유전율이 낮고 손실률이 낮아 무선 주파수(RF) 통신 케이블에 이상적인 절연 소재입니다.

반도체 제조 장비

반도체 웨이퍼 처리 장비의 로봇 팔, 가열 플랫폼 및 진공 챔버의 내부 배선에는 다음 온도에서 수백만 번의 플렉스 사이클을 달성하는 케이블이 필요합니다. 200°C 및 260°C . 고온 인성과 내마모성을 갖춘 PFA 와이어는 이 분야의 이동 배선을 위한 표준 구성이 되었습니다.

프로젝트에 적합한 테프론 와이어를 선택하는 방법

테플론 와이어를 선택하려면 온도, 화학적 환경, 기계적 동작 주파수, 전기적 성능 등 4가지 차원에 대한 포괄적인 평가가 필요합니다. 다음 의사결정 프레임워크는 엔지니어가 옵션 범위를 빠르게 좁히는 데 도움이 됩니다.

1. 자주 구부리고 작동 온도가 200°C 이하인 경우 우선순위를 정하세요. FEP 와이어 ;
2. 고정 또는 저주파 이동 배선에서 작동 온도가 260°C 이하인 경우 다음을 선택하십시오. PTFE 와이어 ;
3. 고주파 이동 부품의 작동 온도가 260°C 이하인 경우 다음을 선택하십시오. PFA 와이어 ;
4. 케이블이 화학 액체에 장기간 침수되어야 하는 경우 PTFE 테이프로 감싼 구조를 제외하고 FEP 또는 PFA 압출 유형을 우선시합니다.

또한 모든 테프론 와이어는 정격 온도 범위 내에서 매우 낮은 가스 방출 속도를 나타냅니다. 재료 분해 및 미량 가스 방출은 온도가 초과될 때만 발생합니다. 400°C . 따라서 정상적인 작동 조건에서 테프론 와이어는 휘발성 오염에 대한 우려가 없습니다.

저장 및 장기 신뢰성 테프론 와이어

테프론 소재 자체는 UV 노출로 인해 산화되거나 부서지거나 분해되지 않습니다. 무기한 저장 수명 표준 창고 조건에서. 측정된 데이터에 따르면 적절하게 보관된 테프론 와이어는 후에도 완전한 전기적, 기계적 성능을 유지하는 것으로 나타났습니다. 30~50년 . 이러한 특성은 특히 항공우주 및 원자력 발전과 같이 유지 관리 주기가 긴 산업의 경우 예비 부품 재고 회전율 압력을 크게 줄여줍니다.
